微电脑自动数粒
检测项目:科院（所）农业大专院校、种子系统，粮食部门中考察种子指
所属分类：土壤肥料检测仪器
型号/规格：SLY系列
生产厂家：山东瑞正仪器有限公司
产品用途
检测原理和适用范围
一、工作原理:
仪器工作由微电脑芯片控制，配以薄膜式按键操作。电磁振动盒使种子逐粒排队送料，落入光电转换槽后形成光电脉动，经放大整形倒相后送入计数电路，以 LED 数码管显示读数。操作设置键和方向键预
置计数值，当计数到预置数后，停止送料，停止记数。仪器设有自校频率，便于检查计数电路及预置的正确性。
（1） 电磁振动送料装置：种子放在料盘上，料槽成螺旋形。
（2） 在螺旋槽上升的种子，到达落料口落下，通过光电转换区投影到硅光电池上产生电流变化 ，经脉动 放大整形后得到光电计数脉动，送入微电脑控制的计数显示电路。
（3 ） 计数显示电路采用微电脑芯片 AT89S52总控制（Atmel 公司），采取分时扫描的方式。计数信号通 过外部中断口进入 AT89S52，在 AT89S52中完成累加和五位数值处理，每位数码管该显示数据存储 在 AT89S52 的内存空间，由 AT89S52 控制数码管位选信号 74LS138 对数码管进行位选，选择好后。由 AT89S52 读取改为数值转换为数码管编码后通过串行输出口 TXD 送到串入并出的 8 位移位寄存器 74LS164 中，8
位移入后驱动共负极 LED 发光数码管显示，五位数的 LED 输入端串入限流电阻，使笔划亮度均匀。
（4） 预置自停电路的控制信号也由 AT89S52控制，当预置数与计数数字相符时，继电器释放，停止送料， 关闭 AT89S52外部中断，从而切断计数输入，LED 显示出预置数字。
（5） 预设和查看电路，按下“设置”键，数码管显示切换到设置环境，通过“上、下、左、右”四个方 向键（“上、下”是指数值的加减、“左、右”是指设定值的位置移动）设定预设值，设定完毕后，按下“清 零键”，退出设置状态，数码管显示 00000。用户若想可查看预设值，按下“查看”键即可，查看功能会自 动返回到用户先前的数码管显示。3 秒钟退出查看状态，数码管显示 00000。

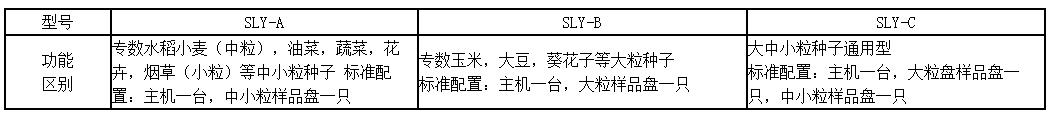

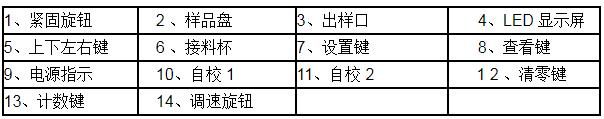

二、仪器配置、结构仪器配置、结构
产品特点
微电脑自动数粒仪可对各种颗粒状的物体按用户的设定值进行自动数粒 ，在农业上主要用于粮食作物的数粒，如稻谷、麦子、高粱、玉米、蔬菜种子等颗粒进行自动数粒计数，到用户设定值时，仪器自动停 止工作。微电脑自动数粒仪在农科院（所）农业大专院校、种子系统，粮食部门中考察种子指标、测量千粒重、发芽计数和播种计数等都有广泛应用，准确的自动数粒功能承担了人为数粒的繁杂工作 ，为用户提 供方便。
